MTKのオゾン水生成装置

印刷用カタログ

■オゾン濃度が高い

最大オゾン濃度100 ppm

■オゾン水中に金属不純物なし

半導体、液晶、太陽電池などのクリーン仕様(オゾン水生成部はフッ素樹脂パーツで構成)。

■オゾン濃度の立ち上がりが早い

約1分以内で最大オゾン濃度に到達。

■機器が小型

幅600mm 奥行600mm 高1300mm(25ppm、5L/min仕様)。
幅800mm 奥行1000mm 高1950mm(30ppm、60L/min仕様)。

■金属コンタミなし

オゾンガス発生は無声放電方を採用。接続部には金属を使用しておりません。
半導体、液晶用洗浄に最適です。

■他社に比較して格安で販売

コンパクト、高性能でありながらMTKは低価格を実現しました。

オゾン発生原理

オゾンガス発生部は、石英ガラス2重管の間隙に生じさせた細かい無数の放電(無声放電)の中へ原料ガス(酸素、空気)を流すことにより、原料ガス中にオゾンを発生させる構造です。無声放電中を通る酸素分子[O2]は放電により酸素原子[O]に分解します。分解した酸素原子同士は再度結合して分子に戻ろうとしますが、その際に [O]と[O2]が結合し、オゾン分子[O3]が生成されます。接ガス部が全て石英のため、金属コンタミがありません。
無声放電は、石英ガラス多重管の内側と外側に、水道水を電極として高周波高電圧を印可することにより生じさせています。両面水冷のため、コンパクト且つ高濃度なオゾン発生器を実現しています。

接ガス部オール石英 → 金属汚染無しオゾン水生成可能
  • 無声放電管の
    放電時様子

    放電の高密度化と、両面水冷によりコンパクト且つ高濃度のオゾン生成を可能としました。

  • 大流量タイプ
    オゾン濃度Max 80ppm

オゾン水導入のメリット

  • コスト削減薬品からの代替

    半導体ウエハの洗浄用に現在SC1(アンモニア/過酸化水素)、硫酸、塩酸などで高価な薬品が使用されています。オゾン水と希フッ酸をこれらの薬液に代替使用することで、コスト削減とパーティクル、金属不純物の除去性能向上が可能となります。

  • 優れた洗浄能力、フッ素に次ぐ高い酸化還元力

    フッ素に次ぐ高い酸化還元電位を持つオゾンは、多くの不純物を酸化・分解することができます。 例えば有機物を酸化してCO2ガスとして除去します。またシリコン表面を酸化して、Sio2膜を形成し洗浄後にシミ残りのない働きをします。

  • 低価格&メンテナンスフリー

    MTKは低価格な装置提供を目指して、オゾン水生成におけるコアな箇所を設計しており、いわゆる過剰品質な設計をしておりません。 原料の酸素ガス以外はほとんど消耗されないので、コストパフォーマンスに優れています(仕様によります)。

オゾン水生成機器の用途

◯半導体(洗浄)
◯FPD、液晶(洗浄)
◯MEMS、センサー(洗浄)
◯ハードディスク(洗浄)
◯太陽電池(洗浄)
◯医療(手洗い、精製水配管洗浄)
◯食品(手洗い、殺菌、脱臭)

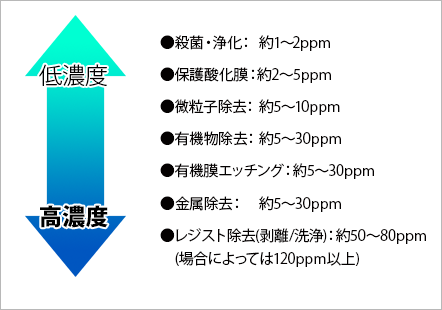

オゾン水により除去可能な物質と必要オゾン濃度

オゾンによる強い酸化ポテンシャルにより、オゾンは多くの不純物を分解除去することができます。
不純物の形状、量によりケースバイケースで一定ではありませんが、右図のデータは参考になると思います。
更に希フッ酸と併用してオゾン水を使用すると、不純物除去能力は最高のものとなります。

基本仕様(

項目 項目
オゾンガス発生方式無声放電法
オゾンガスの純水への溶解法エジェクター方式
オゾン水内オゾン濃度モニター紫外線吸光法
オゾン水濃度

最高100ppm

オゾン水流量最高60L/min.
装置外形寸法 幅600mm 奥行600mm 高さ1300mm(25ppm、5L/min.仕様)
幅800mm 奥行1000mm 高さ1950mm(30ppm、60L/min.仕様)
重量

20 ~ 200Kg

消費電力~3KW
酸素ガス圧力0.1MPa(供給0.3MPa)
酸素ガス純度99.5%(指定)
酸素ガス消費量~16L/min.
供給純水圧力0.20Mpa以上(希望0.25Mpa)
供給純水温度25℃以下
オゾンガス発生部への冷却水温度20℃以下希望。供給不可の場合にはオプションとしてチラーを付けさせていただく場合もございます。
CO2ガス消費量
(*)オゾン濃度が高い場合に必要となります。純水ラインへ導入。
約100cc/min.
用途特徴オゾン濃度(ppm)オゾン水流量(L/min)納期

・液晶(有機物除去用)


・半導体
(金属、パーティクル、有機物除去)


・太陽電池
(有機物除去、パーティクル除去)


・MEMS部品、センサーなど
(有機物、パーティクル、金属除去)

・クリーン仕様(メタルフリー)

・高濃度・高流量までカバー

・濃度安定性

・コストパフォーマンス

30~最大80

1~2.5ヶ月
10
20
30
60
5~20 5
10
30
60

①既存薬品の削減

a)一般的には半導体用の薬品として、SC1(NH4OH/H2O2/DIW)とSC2(HCl/H2O2/DIW)が使用されています。
しかしSC1やSC2は比較的高価であり、また60~100℃の高温で使用する為、扱い難い課題があります。
そこで、近年SC1とSC2の代替方法としてオゾン水を使用することが注目されています。オゾン水生成機器に工場の超純水を通過させるだけでオゾン水が生成できるため、運転コストが大幅に低減可能となります。
b)オゾン水は洗浄処理後に、直ぐにオゾン成分が蒸発する為、純水として排水処理がしやすいのが特徴です。

②良好な洗浄能力(パーティクル、金属コンタミ、有機物の除去)

オゾンはフッ素に次ぐ高い酸化力をもつ物質である為、SC1、SC2よりも高い洗浄能力を持っています。
特に、表面が酸化しづらいSiC基板やGaN基板(ともにパワー半導体材料として注目されています)には有効な洗浄液として使用されています。

推奨処理レシピ

※洗浄装置は枚葉式スピン装置を使用

オゾン水と薬液との比較表

オゾン水使用の場合優劣判定薬液使用の場合
①フッ素に次ぎ、酸化力が大きい
  →金属、有機物の除去力が強い
×①使用薬品が塩酸、硫酸、過酸化水素であり強酸であり、且つ、100℃程度の高温である為、作業時、取扱い注意。
②オゾン水処理後に酸化膜被膜が生成される(0.8nm程度)
    →ウエハ表面が親水性になる
        →ウエハ表面のパーティクル数少ない
②上記①の強酸と併せて、アンモニア/過酸化水素を使用する場合が多い(パーティクル除去が目的)。処理後はウエハ表面が親水性になる。
③オゾン成分の自然蒸発により、又は簡便なオゾン分解機器を設けることで工場排水可能。
    →オゾンは蒸発しやすく、すぐに純水になる
    →オゾン水の排液が工場廃液ラインに流せる
    →純水の再利用が可能
③薬液は使用後は、工場の排液処理設備で中和処理される
  → 薬品の再利用は出来ない。

以下はコスト比較

⑤消耗材料が安価である
  →基本は、酸素ガス代と電気代のみ(下記参照)
       トータル費用は¥52,900/月(\634,800/年)
×④薬液コストが高い(バス式洗浄装置での使用の仮定で計算)
トータル薬液消費価格:\9,450,060/月(\113,400,720/年)
(上記⑤の内訳) ・酸素費用:1liter/分 、1,300円/m3、オゾン水製造機器の稼働率80%で計算 → 1か月分の酸素消費費用:46,000円
・電気代  装置消費電力:400W、 電気代単価30円/KWhで計算 → 1か月あたりの電気代:6,900円/月
(上記④の内訳)
・硫酸/過酸化水素水(50liter*3回交換/日。成分比は硫酸5に対して過酸化水素水1。硫酸単価:1,000円/500ml 、過酸化水素水単価:1,300円/500ml )
→ 1か月あたりの硫酸消費量3,750リッター(\7,500,060/月)
→ 1か月あたりの過酸化水素水消費量750リッター(\1,950,000/月)
⑥装置を他社に比較して低価格で提供

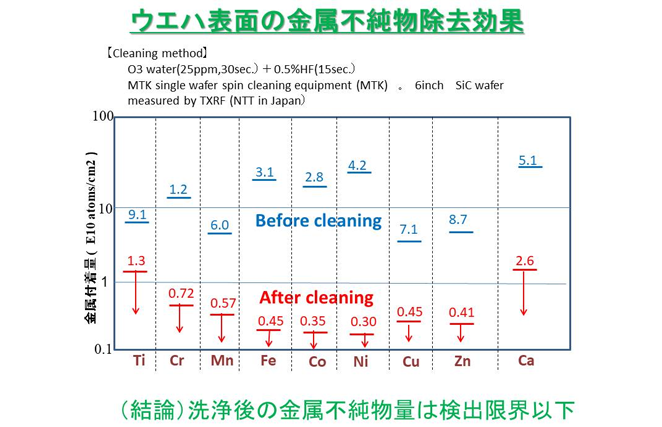

オゾン水処理後の金属付着量
